Параллельно с разработкой многоцелевых атомных подлодок второго поколения в ведущих КБ страны, флотских и отраслевых научных центрах, вели поисковые работы по субмаринам третьего поколения. Например, в начале 1960-х годов Горьковское (сегодня нижегородское) ЦКБ-112 «Лазурит» разработало предэскизный проект № 673 — многоцелевая атомная подводная лодка, в конструкции которой заложили много передовых решений — оптимальные с точки зрения гидродинамики обводы (без ограждения рубки), полуторакорпусная схема, одновальная энергетическая установка, имеющая один реактор и тому подобное. Позднее работы по новым многоцелевым атомным подлодкам в Горьком продолжили. Одна такая проработка и была в 71-м году взята за основу проекта первой советской АПЛ третьего поколения.

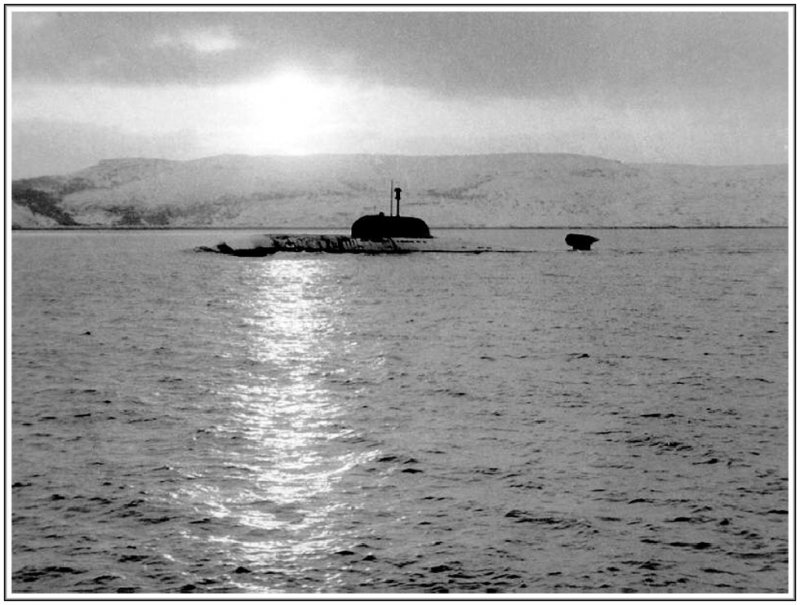

Б-239 «Карп», фото с норвежского самолёта 1 ноября 1984 года.
Расширение боевых возможностей флота США — в первую очередь, подводной составляющей, которая в 1960-80-х годах развивался наиболее динамично, требовало резкого увеличить противолодочный потенциал советского военно-морского флота. В 73-м году в СССР в рамках программы «Аргус» разработали концепцию противолодочной обороны. В рамках данной концепции ЦНПО «Комета» (руководитель – генеральный конструктор Савин) начали реализовывать программу создания КСОПО «Нептун» (комплексная система освещения обстановки) которая включала:
- центральным звеном системы являлись центр сбора, обработки, распределения и отображения информации, отражения;
- стационарная система освещения подводной обстановки, которая работала по различным физическим полям подводной лодки;
- гидроакустические буи, которые выставляются в океанах самолетами и кораблями;
- космические системы обнаружения подлодок по разным демаскирующим признакам;
- маневренные силы, которые включают самолеты, подлодки и надводные корабли. При этом многоцелевые АПЛ нового поколения, которые обладали повышенными поисковыми возможностями, рассматривали как важнейшее средство обнаружения, слежения и уничтожения (после получения соответствующей команды) субмарин противника.
ТТЗ на разработку большой многоцелевой атомной подводной лодки выдали в марте 72-го года. При этом военно-морской флот ставил задачу ограничить водоизмещение лодок в пределах, которые обеспечивают строительство подлодок на внутренних заводах (в частности — на заводе «Красное Сормово» г. Горький). Основным назначением новых субмарин проекта 945 («Барракуда») было слежение за ракетными авианосными ударными группами и подлодками потенциального противника, а также уничтожение данных целей в случае начала боевых действий. Главный конструктор проекта – Н.И. Кваша, а главный наблюдающий от военно-морских сил — И.П. Богаченко.
Принципиально важным элементом новой атомной подлодки было применение в ее прочном корпусе титанового сплава имеющего предел текучести 70-72 кгс/мм2, что обеспечивало увеличение в 1,5 раза предельной глубины погружения по сравнению с субмаринами второго поколения. Использование титанового сплава имеющего высокую удельную прочность позволяло за счет снижения массы корпуса сэкономить на водоизмещении подлодки до 30%, что давало возможность строить атомные подводные лодки в Горьком и транспортировать их внутренними водными путями. Кроме того, титановый корпус позволял значительно уменьшить магнитное поле судна (по данному параметру подлодки 945-го проекта сохраняют лидерство среди подлодок и сегодня).
Однако использование титана влекло за собой существенное увеличение стоимости атомной подлодки и по тех. причинам ограничивало количество строящихся судов, а также число предприятий, участвующих в программе (в Комсомольске-на-Амуре технология постройки корпусов из титана освоена не была).
Торпедно-ракетный комплекс новой подлодки по сравнению с атомными субмаринами предыдущего поколения должен был обладать вдвое большим боезапасом, возросшей дальностью стрельбы, за счет использования усовершенствованной системы целеуказания и новых боеприпасов, (для ракето-торпед – в 3 раза, для торпед – в 1,5 раза), а также повышенной боеготовностью (для подготовки к стрельбе первым залпом требовалось в два раза меньше времени).
В ОКБ Минавиапрома «Новатор» под руководством Л.В. Люльева в декабре 1969 года начали работать над новыми 533-миллиметровыми противолодочными ракетными комплексами второго поколения «Водопад» и 650-миллиметровыми «Ветер», предназначенных главным образом для оснащения перспективных атомных подводных лодок третьего поколения. «Водопад» в отличие от ПЛРК «Вьюга-53» должен был комплектоваться не только специальной боевой частью, но и малогабаритной самонаводящейся торпедой УМГТ-1 (разработан в НПО «Уран») с дальностью реагирования 1500 м по акустическому каналу, дальностью хода до 8000 м и максимальной скоростью подводного хода 41 узел. Применение двух типов комплектации расширяло диапазон использования оружия. У «Водопада», по сравнению с «Вьюга-53», возрастала максимальная глубина запуска ракеты, которая составляла до 150 метров, увеличивался диапазон дальностей огня (с глубин от 20 до 50 метров — от 5 до 50 тыс. м, со 150 метров — от 5 до 35 тыс. м), значительно уменьшалось время предстартовой подготовки (которое составляло 10 секунд).
Атомная подводная лодка К-276 (зав. № 302, с 03.06.1992. - Б-276, с 06.04.1993. - "Краб", с 15.11.1996. - "Кострома") проекта 945 "Барракуда".
«Ветер», который имел в два раза большую, по сравнению с «Водопадом», максимальную дальность, мог комплектоваться торпедой УМГТ или ядерной боевой частью. Комплекс «Водопад» (индекс РПК-6) на вооружение ВМФ поступил в 1981 г (им оснащались как АПЛ, так и надводные корабли), «Ветер» (индекс РПК-7) — в 84-м г.
Еще одним типом оружия, которое было внедрено на АПЛ третьего поколения, стала самонаводящаяся телеуправляемая торпеда ТЭСТ-71. Данная торпеда предназначалась для поражения подлодок и оснащалась активно-пассивной ГАС самонаведения, которая вместе с системой телеуправления обеспечивала двухплоскостное наведение на цель. Наличие системы телеуправления давала возможность осуществлять контроль за работой аппаратуры самонаведения и маневрированием торпеды, а также управлять ими при выстреле. Оператор на борту атомной подводной лодки, в зависимости от тактической ситуации, мог перенацелить торпеду или запретить ее самонаведение.
Электрической силовой установкой обеспечивалось движение торпеды в двух режимах — поисковый (скорость 24 узла) и режим сближения (скорость 40 узлов) с многократным переключением режима. Максимальная дальность хода (зависит от преобладающей скорости) составляла от 15 до 20 тыс. м. Глубина поиска/поражения цели от 2 до 400 метров. По уровню скрытности ТЭСТ-71 во многом превосходила американскую торпеду Мк.48, оснащенную поршневым двигателем, хотя американская торпеда, при сопоставимой дальности, имела несколько большую скорость хода (около 50 узлов).
АПЛ К-276 (зав. № 302, с 03.06.1992. - Б-276, с 06.04.1993. - "Краб", с 15.11.1996. - "Кострома"), после столкновения 11 февраля 1992 года с АПЛ «Батон-Руж» класса «Лос- Анджелес». Снимок сделал во время сопровождения лодки в базу с борта спасательного буксира СБ-523 дежуривший на нём в числе спасательного отряда Северного флота.

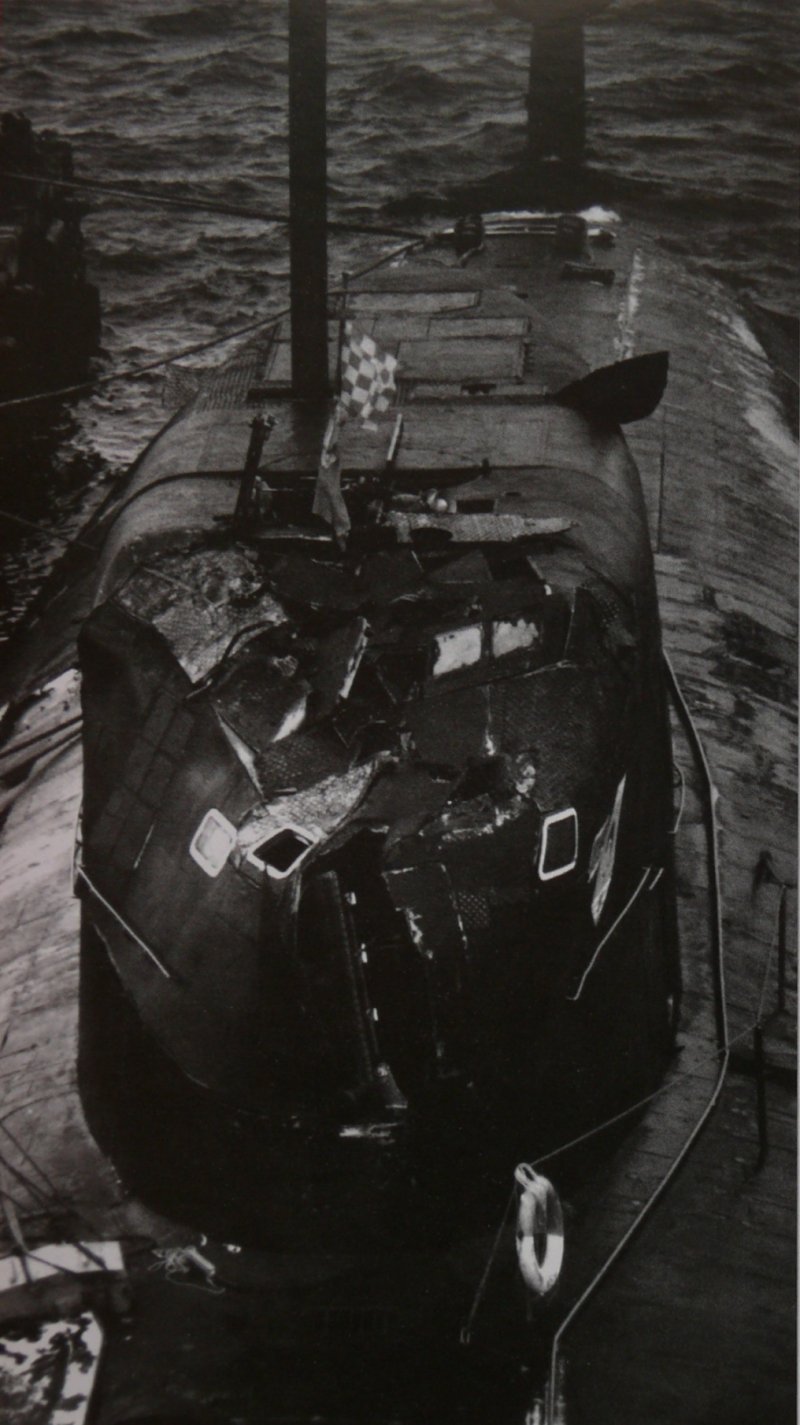

Боевые повреждения ограждения выдвижных устройств АПЛ К-276 (с 03.06.1992. - Б-276, с 06.04.1993. - "Краб", с 15.11.1996. - "Кострома") проекта 945 "Барракуда" после столкновения 11.02.1992. с АПЛ "Батон Руж" ВМС США.
Для освещения надводной и подводной обстановки и целеуказания было принято решение применить усовершенствованный ГАК МГК-503 «Скат». Благодаря мерам по уменьшению шумности атомной подлодки и уменьшению собственных помех во время работы гидроакустического комплекса дальность обнаружения целей увеличилась более в два раза по сравнению с субмаринами второго поколения.
Использование новой системы радиоэлектронного вооружения дало возможность уменьшить в пять раз предельную ошибку при определении места, а также значительно увеличить интервалы между всплытиями при определении координат. В два раза возросла дальность связи, в три раза – глубина приема радиосигналов.
Для отработки технологии и вопросов прочности заводом «Красное Сормово» из титанового сплава построили натурный отсек, а также полунатурный отсек с использованием другого, более прочного титанового сплава, который предназначался для использования на сверхглубоководных перспективных АПЛ. Отсеки доставили в Северодвинск, где провели усталостные и статические испытания в специальной док-камере.
Атомная подлодка проекта 945 предназначалась для ведения борьбы с ракетными подлодками противника, и с надводными судами из состава ударных группировок и авианосных соединений. Боевой потенциал повышался за счет усиления торпедного и ракетно-торпедного вооружения, прогресса в развитии систем целеуказания, обнаружения, навигации, связи, внедрения информационно-управляющих комплексов и улучшения тактико-технических элементов — глубины погружения, скорости, скрытности, маневренности, живучести и надежности.
АПЛ "Кострома", 23 сентября 2007 г.
Подводная лодка 945-го проекта была выполнена по двухкорпусной схеме. У легкого корпуса эллипсоидная носовая и веретенообразная кормовая оконечность. Забортные отверстия закрываются при помощи шпигатных затворов, а также кингстонов на цистернах главного балласта.
Прочный корпус, изготовленный из сплава титана, имеет относительно простые формообразования – конические оконечности и цилиндрическая средняя часть. Концевые переборки — сферические. Прочные цистерны к корпусу крепятся таким образом, что исключаются изгибные напряжения, которые возникают при обжатии подлодки на глубине.
Корпус субмарины разделен на 6 водонепроницаемых отсеков. Лодка оснащена системой аварийного продувания цистерн главного балласта при помощи продуктов сгорания топлива.
Экипаж лодки состоит из 31-го офицера и 28-ми мичманов, для которых создали хорошие условия обитаемости. Атомная подлодка имеет всплывающую спасательную камеру, способную вместить весь экипаж субмарины.
Главная энергоустановка номинальной мощностью 43 тыс. л. с. включает водоводяной реактор ОК-650А (мощностью 180 МВт) и паро-зубчатый агрегат. ОК-650А имеет 4 парогенератора, по 2 циркуляционных насоса первого и четвертого контуров и 3 насоса третьего контура.
Лодка имеет два турбогенератора переменного тока, два питательных и два конденсаторных насоса. Для обслуживания потребителей, которые используют постоянный ток, имеется два обратимых преобразователя и две группы аккумуляторных батарей.
Многолопастный гребной винт имеет улучшенные гидроакустические характеристики и уменьшенную частоту вращения.

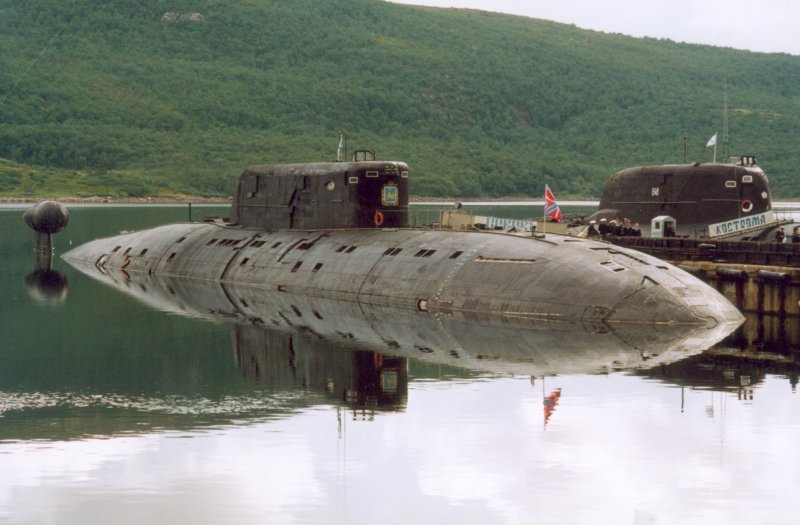

 Слева большая АПЛ "Псков" проекта 945А "Кондор", справа АПЛ "Кострома" проекта 945 "Барракуда". Главное визуальное отличие - форма носовой части ограждения выдвижных устройств и боевой рубки.
При выходе из строя главной энергоустановки для последующего ввода были предусмотрены аварийные источники питания, а также резервные средства движения. Имеются пара дизельных генераторов ДГ-300 оснащенных обратимыми преобразователями (каждый 750 л. с.) с десятисуточным запасом топлива. Они предназначались для выработки переменного тока для общекорабельных потребителей и постоянного – для гребных электродвигателей.
Для обеспечения движения в подводном положении со скоростью до 5 узлов атомная подводная лодка оборудовалась двумя гребными электродвигателями постоянного тока (мощность каждого 370 кВт), каждый работает на собственный винт.
Подлодка оснащена ГАК МГК-503 «Скат-КС» (имеет аналоговую обработку информации). Комплекс «Молния-М» состоит из системы спутниковой связи и буксируемой антенны «Параван».
Комплексом ракетно-торпедного вооружения и боевой информационно-управляющей системой обеспечиваются одиночная и залповая стрельба без ограничений по глубине (вплоть до предельной глубины погружения). В носовой части смонтировано четыре торпедных аппарата калибром 533 миллиметра и два 650 миллиметров. В боекомплект входит 40 единиц оружия — торпеды и ракето-торпеды.
Головная лодка проекта 945, К-239 «Карп», заложили 8 мая 1982 года в Сормово, 29 июля 1983 году спущена на воду и 21 сентября 1984 года вступила в строй. Второе однотипное судно, К-276 «Краб», заложили в августе 1983 года и в апреле 1984 года спустили на воду. Атомная подводная лодка вошла в состав военно-морского флота осенью 1987 года. В 96-м году К-276 (под командованием капитана первого ранга В. Соколова) было присвоено название — «Кострома».
Дальнейшим развитием подлодки 945-го проекта стала атомная подводная лодка проекта 945А («Кондор»). Основное отличие субмарины от кораблей предыдущей серии – измененный состав вооружения, который включал шесть торпедных аппаратов калибра 533 миллиметра. В боекомплект включили стратегические крылатые ракеты «Гранат», предназначавшиеся для поражения на дальности до 3 тыс. м наземных целей. Подлодку также оснастили восемью комплектами самообороны ПЗРК «Игла».

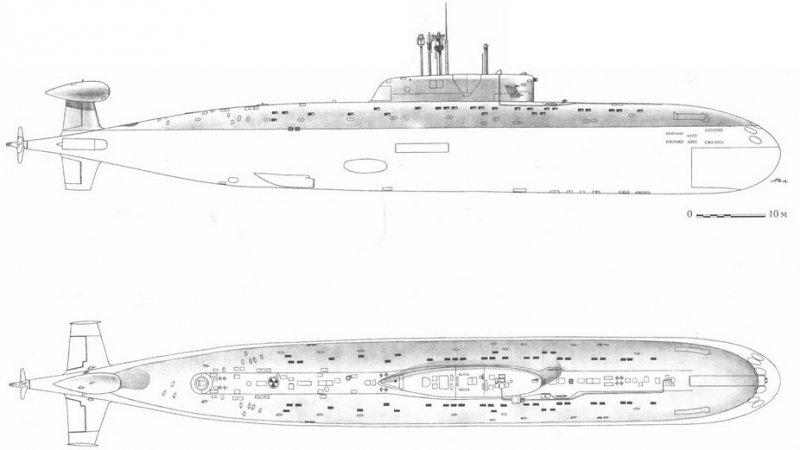

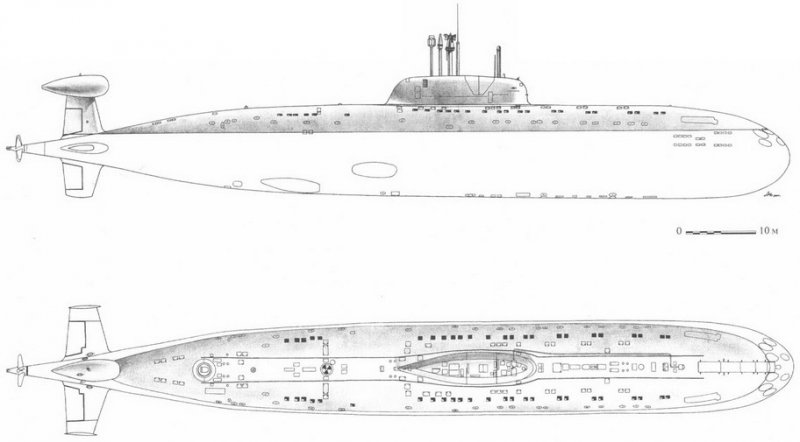

Проекции АПЛ проекта 945А "Кондор".
Число водонепроницаемых отсеков увеличилось до семи. Субмарина получила усовершенствованную энергоустановку мощностью 48 тыс. л.с. со 190-мегаваттным реактором ОК-650Б. В выдвижных колонках установили два подруливающих устройства (370 л.с каждый). По уровню демаскирующих признаков (магнитному полю и шумности) субмарина проекта 945А была самой малозаметной подлодкой в отечественном флоте.
Первая усовершенствованная подлодка, К-534 «Зубатка», была заложена в июне 1986 года в Сормове, в июле 1988 года спущена на воду и 28 декабря 1990 года вступила в строй. «Зубатку» в 1995 году переименовали в «Нижний Новгород» (капитан первого ранга Воронков). После этого последовал «Окунь» К-336 (в мае 1990 года заложен, в июне 1992 года спущен на воду и в 1993 году вошел в строй). Эту АПЛ в 1995 году переименовали в «Псков».
Пятую атомную подлодку, строившуюся по проекту 945Б («Марс») которая по своим характеристикам практически соответствовала требованиям к субмаринам четвертого поколения, разрезали в 1993 году на стапеле.
АПЛ "Псков". Ара-Губа. Лето 2004. Правый борт со следами копоти после возгорания в ходе ремонта в плав-доке ПД-50 82-го СРЗ.
У острова Кильдин, в российских территориальных водах, 11 февраля 1992 года К-276 под командованием капитана второго ранга И. Локтя столкнулась с американской атомной подлодкой «Батон Руж» («Лос-Анджелес»), которая пыталась осуществлять скрытное слежение за кораблями ВМФ России в районе учений. В результате столкновения у «Краба» была повреждена рубка, имеющая ледовые подкрепления. Положение американской атомной субмарины оказалось более тяжелым, она с трудом сумела дойти до базы, после чего решили лодку не ремонтировать, а вывести из состава флота.
В настоящее время все большие атомные подлодки проектов 945 и 945А продолжают нести службу в составе первой флотилии подлодок на Северном флоте (Ара-губа), кроме выведенной в 1998 году из боевого состава Б-239 «Карп».
Основные технические характеристики атомных подводных лодок проектов 945 и 945А:
Надводное водоизмещение – 6300/6470 т;
Подводное водоизмещение – 9100/10400 т;
Длина – 107,0/110,5 м;
Ширина – 12,2 м;
Осадка – 8,8/9,4 м;
Максимальная подводная скорость 35 узлов;
Максимальная надводная скорость 19 узлов;
Рабочая глубина погружения – 480/520 м;
Предельная глубина погружения – 550/600 м;
Экипаж – 60/65 человек.
АПЛ "Кострома" на ремонте в 2006 г. Редкое фото гребного винта АПЛ проекта 945.
